配景::
从2016年最先,,,国家增强对挥发性有机物(VOCs)的排放,,,相继出台了《京津冀及周边地区2017年大气污染防治事情方案》、、、《重点行业挥发性有机物削减行动妄想》等步伐,,,以周全推进石化、、、医药、、、汽车、、、包装印刷等行业挥发性有机物(VOCs)的综合整治。。。催化燃烧装备的使用越来越普及,,,对装备数据监控与使用的需求越来越迫切。。。以下为我司基于催化燃烧装备设计的DCS系统案例。。。
案例::
项目时间::2021年6月
软件情形::TIA Portal V15、、、STEP 7-MicroWIN SMART、、、WinCC7.4、、、物联网系统
硬件情形::S7-1200、、、MCGS、、、FLEXEM
应用领域::喷漆、、、涂装车间的有机废气净化,,,制革、、、橡胶、、、印刷印染油墨、、、印制铁罐、、、化工塑料、、、电缆、、、漆包线等有机废气净化

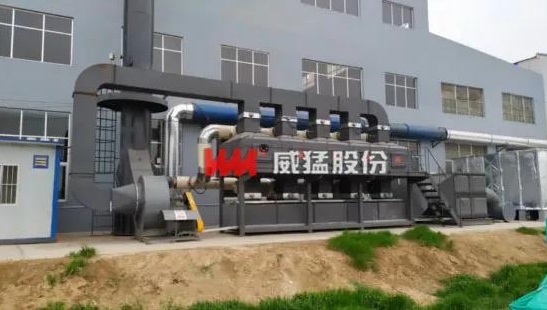

催化燃烧一期装备图
系统简介::
系统由三部分组成::WinCC组态软件、、、S7-1200CPU、、、物联网系统。。。该项目接纳工控机对催化燃烧系统的控制手艺,,,实现包括主风机、、、脱附风机、、、吸附室、、、入口与出口等数据提供集中监控、、、归档、、、导出、、、保养提醒、、、趋势剖析、、、故障盘问等功效。。。

催化燃烧系统工艺界面
以下为系统各部分详情
1.工艺界面

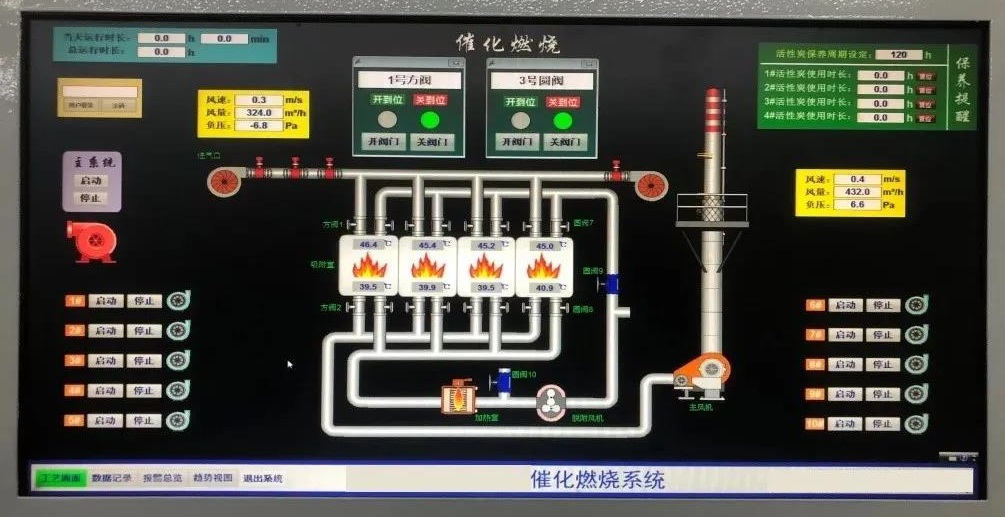

界面展示催化燃烧所有装备的状态
2. 运行时长显示

装备确当天运行时长与总运行时长,,,当天运行时长为统计当天装备的运行时间,,,当天清零。。。总运行时长为装备累计总的运行时间,,,不清零。。。
3.保养提醒

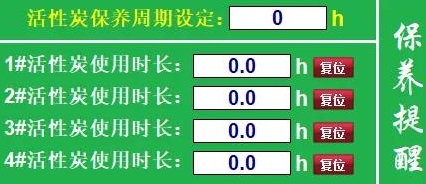

1-4#活性炭使用时长,,,可实时显示对应活性炭与过滤棉使用的时间,,,保养周期设定输入框举行时间的设置,,,当使用时间抵达设定的保养周期时,,,对应的使用时间显示框会闪灼,,,按下复位按钮即可复位。。。
4.实时数据显示

入口、、、出口的风速、、、风量、、、负压以及风机的频率、、、电流、、、风量等状态的实时监测,,,可通过频率输入框修改电机的运行频率等。。。

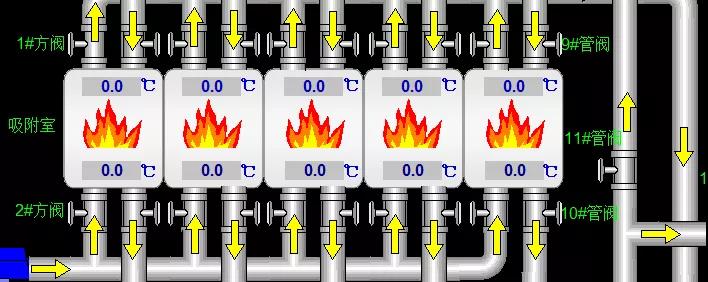

5.吸附室示意图

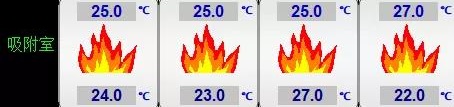

火焰上端与下端数据显示框为该吸附室上端与下端的实时温度显示。。。

管道上方的黄色箭头代表气流的偏向,,,当主风机、、、脱附风机以及响应阀门翻开时,,,管道上面的黄色箭头会以闪灼的状态显示在响应的位置。。。
6.监控状态治理

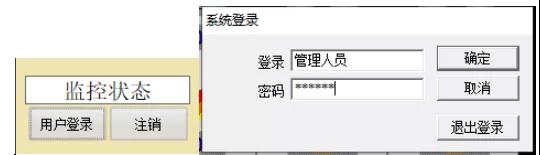

黄色界面为用户治理界面,,,一些主要的数据的设定与修改,,,需要有权限才华操作,,,点击用户治理按钮,,,弹出用户登录窗口,,,需输入账户和密码才华举行一些如电机频率、、、保养周期、、、保养复位等主要数据的设定与修改。。。
7.数据纪录

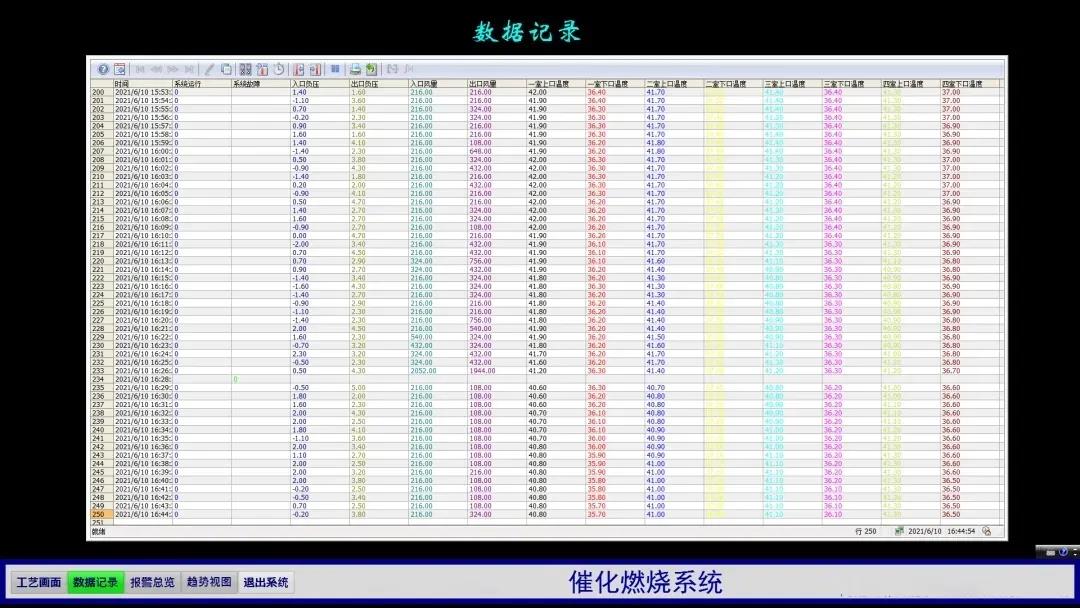

纪录系统治理的所有装备数据。。。如电机的运行状态、、、故障状态、、、运行频率、、、运行电流、、、风速、、、风量、、、负压、、、吸附室温度等,,,实现将数据存储、、、盘问 及导出功效。。。
8.报警总览

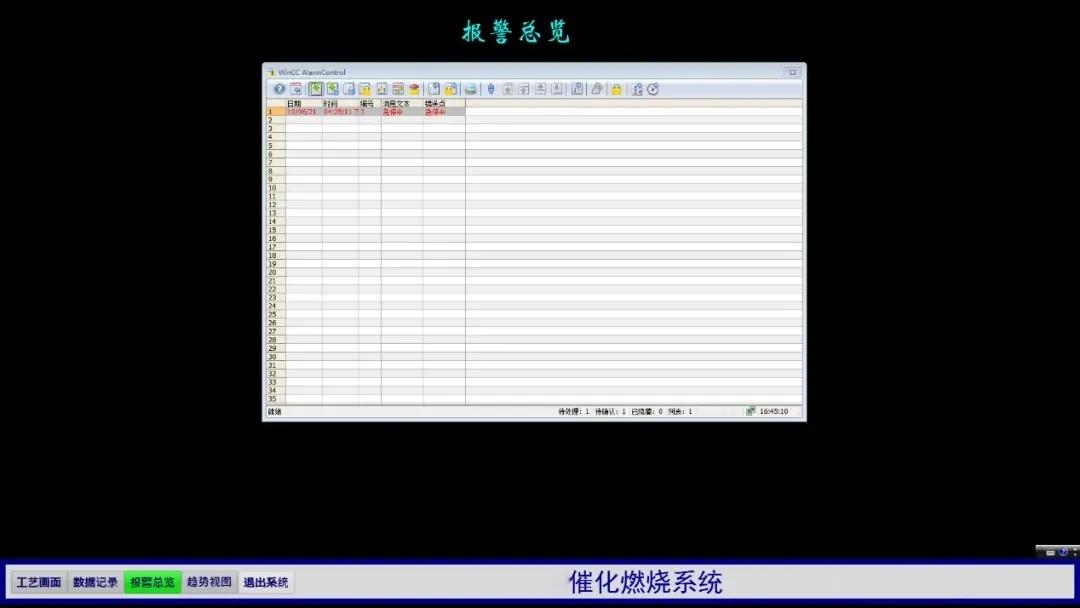

可盘问催化燃烧装备故障信息
9.趋势视图

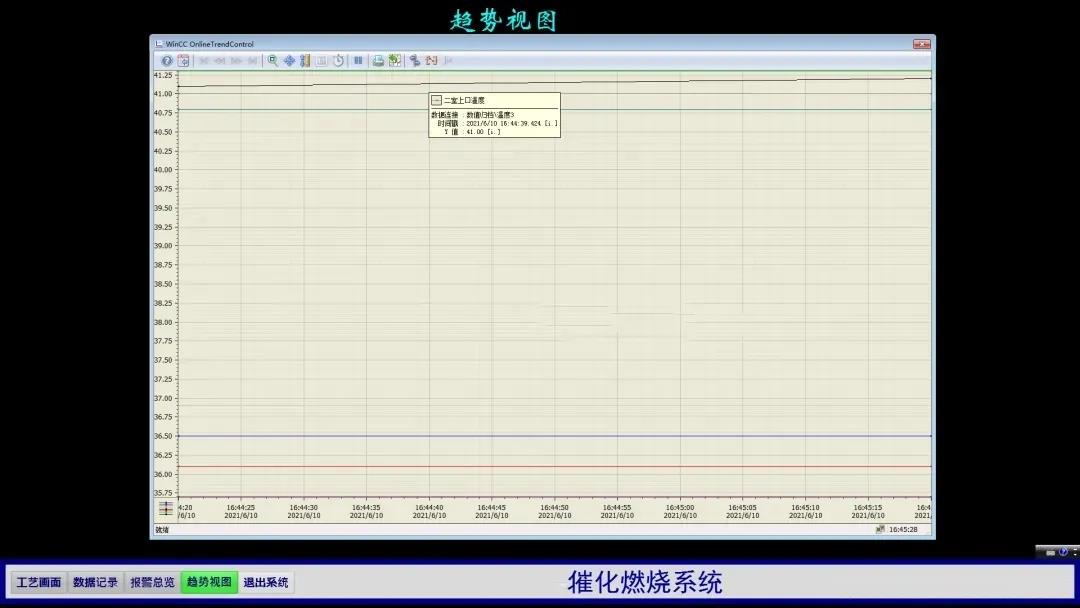

将数据以图表形式动态显示,,,直寓目到装备数据转变曲线
10.物联网

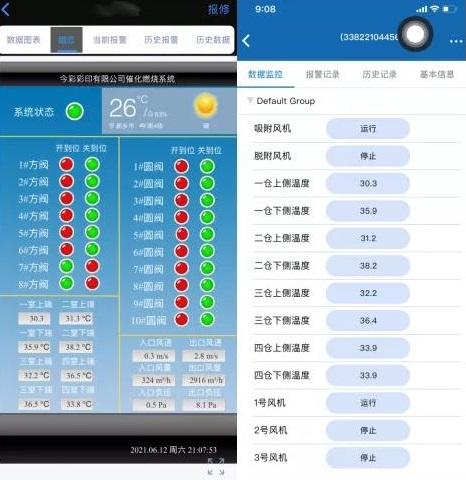

本项目通过物联网手艺实现手机端在天下恣意地方对系统内所有装备运行状态的监控,,,盘问报警纪录以及电流曲线等功效。。。
